De terrein maasvlakken en de dynamische verbindingovergang, kunnen verbonden worden met buitenkant van de module bakrand. Ook hier zal het landschap automatisch aangepast worden.
Als eerste, twee tweepunts contourlijnen zijn getekend om de afstand te overbruggen tussen de contourlijnen die om de maasvlakken heen liggen. Deze zijn getend d.m.v. Draw / Contour Line, houdt de Alt-toets vast om de nieuwe hoekpunten met de bestaande hoekpunten te verbinden. Beide contourlijnen zijn in de afbeelding geselecteerd, maar dit is alleen maar om de lijnen duidelijk te laten zien.
Gebruik makend van de eerder uitgelegde Hecht techniek, verbind alle contourlijnen aan de buitenkant van de terreinmaasvlakken en het verbindingsvlak. De hoekige U-vorm komt overččn met de rand van de modelbaanbak, om een mooie overgang te verkrijgen.
Gebruik Connect / Terrain zoals gebruikenlijk en verbind de module bakrand contour met de maasvlak contourlijn, die we netgemaakt hebben. Belangrijk: de module bakrand contourlijnmoet wel een geselecteerde kleur hebben. Want als deze zwart is zal het landschap naar zwart kleur richting de bakrand.

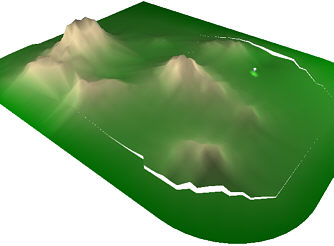

In 3D,en een stuk naar achteren kijkend zodat u meer van de modulebak ziet, kunnen we zien dat de verbinding een mooi landschap heeft gemaakt over de hele modulebak.
Hier is de "Terrain Editor" gebruikt om de heuvel aan de voorkant
te verhogen en een kuil te maken achterin.
Beëindig de terrein sessie in 2D met de Tab toets en u ziet dat de aanpassing in de overgang duidelijk zichtbaar is. Ook de overgang naar de bakrand ziet er mooi uit.

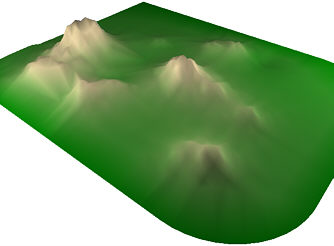

Nog even in 3D, kunnen we zien dat het landschap weer automatisch aangepast is aan de vorige veranderingen. U heeft nu controle over uw landschap zonder weerga, op een ultieme gemakkelijke manier.
|
|
